SR1 Kör Nokta Radar Uyarı Sistemi

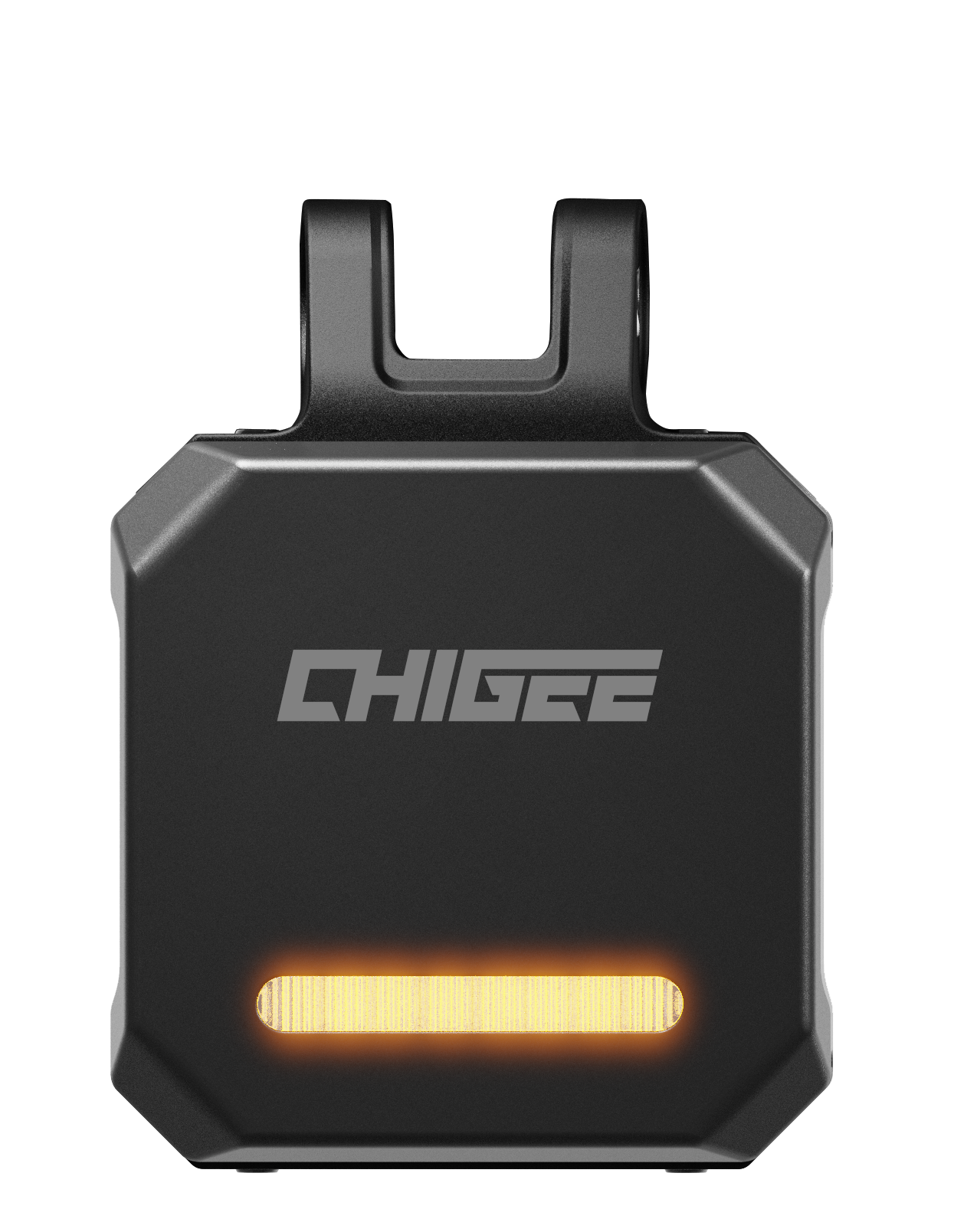

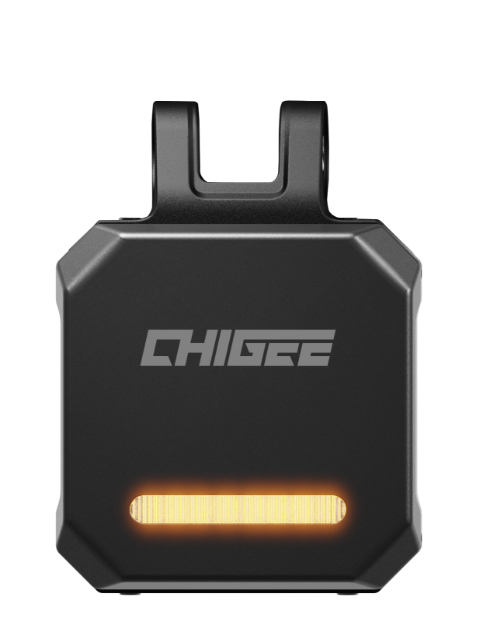

SR-1 Milimetrik Dalga Radar Modülü

📘 CHIGEE Milimetrik Dalga Radar Modülü SR-1

1. Genel Ürün Bilgileri CHIGEE Milimetrik Dalga Radar Sistemi, motosiklet güvenliği için özel olarak tasarlanmış otomotiv sınıfı 77 GHz radar barındırır. Sadece pasif bir sensör değil, algılama, sürücü uyarısı ve arka araç uyarısını tek bir modülde birleştiren proaktif bir güvenlik sistemidir. En önemlisi bu sistem, bağımsız şekilde çalışabilen üniversal bir motosiklet güvenlik çözümüdür.

🌟 Temel Bilgiler * Otomotiv Sınıfı Yüksek Frekans: 76–77 GHz bandında çalışır, geleneksel 24 GHz radarlara kıyasla daha yüksek hassasiyet ve daha iyi parazit direnci sunar. * 5'i 1 Arada Güvenlik Sistemi: BSD (Kör Nokta Algılama), LCA (Şerit Değiştirme Asistanı), AOA (Aktif Sollama Uyarısı), RCW (Arkadan Çarpışma Uyarısı) ve Aktif Arka Uyarı Işığı sistemlerini bir araya getirir. * Akıllı Dinamik Algoritma: Artık rahatsızlık veren sürekli bip sesi yok. Uyarı mantığı hızınızı dikkate alarak yüksek hızlarda daha erken uyarılar ve düşük hızlarda daha az gereksiz uyarı sağlar. * Uzun Menzilli Algılama: 70 metreye kadar çıkan maksimum algılama mesafesi, yüksek hızlı sürüşler için geniş reaksiyon süresi sağlar. * Ekosistem Bağlantısı: Arkada ve yanda bulunan araçların gerçek zamanlı görselleştirilmesi için CHIGEE ekran sistemine kablosuz bağlantıyı destekler.

2. Temel Fonksiyonlar

2.1 Kör Nokta Algılama (BSD) * Açıklama: Motosikletin arka ve yan kör noktalardaki araçları tespit eder. * Etkinleşme: 10 km/sa hıza ulaşıldığında otomatik olarak etkinleşir. * Menzil: Yaklaşık 10 metrelik kör alanı kapsar. * Avantaj: Aynaların kör noktalarını izleyerek şerit değişiklikleri sırasında kazaları önler. [Radar3.png]

2.2 Şerit Değiştirme Asistanı (LCA) / Yaklaşan Araç Uyarısı * Açıklama: Arkadan hızlı bir araç yaklaştığında, sistem bağıl hıza göre çarpışma riskini hesaplar ve erken uyarı sağlar. * Dinamik Risk Pencereleri: * Düşük Hız (≤20 km/sa): \~3 saniye risk penceresi * Orta Hız (20–60 km/sa): \~5 saniye risk penceresi * Yüksek Hız (>60 km/sa): \~10 saniye risk penceresi

2.3 Aktif Sollama Uyarısı (AOA) * Açıklama: Sollama senaryoları için tasarlanmıştır. Bir aracı solladığınız sırada ilgili araç yan-arka kör noktanızda kalıyorsa sistem sizi uyarır.

2.4 Arkadan Çarpışma Uyarısı (RCW) * Açıklama: Yüksek arkadan çarpışma riski algılandığında acil durum uyarısını tetikler. * Algılama Bölgesi: Yanal ±0,7 m; Boyuna doğrultuda arkaya doğru yaklaşık 10 m. * TTC (Çarpışmaya Kalan Süre): Varsayılan yaklaşık 1 sn; 1–10 sn arasında ayarlanabilir. [Radar5.png]

2.5 Aktif Arka Uyarı Işığı * Açıklama: Arkadaki sürücüleri uyarmaya yönelik güvenlik özelliği. Radar modülü, parlaklığı yüksek entegre ışık içerir. * Çalışma: Arkadan riskli yaklaşma algılandığında hızla yanıp söner. * Avantaj: Arkadan çarpışmaları önlemek için arkanızdaki sürücüyü proaktif olarak uyarır. [Radar6.png]

3. Teknik Özellikler | **Parametre** | **Özellik** | **Not** | | ---------------------- | ---------------------------------- | --------------------- | | Radar Frekansı | 76–77 GHz | Otomotiv Sınıfı | | Mimari | 2 Tx / 4 Rx | | | Görüş Alanı (FOV) | Yatay 110° / Dikey 90° | Geniş kapsama | | Yenileme Hızı | 15 Hz | Yüksek kare hızı | | Maksimum Mesafe | 70 m | | | Hız Aralığı | ±200 km/sa | | | Hassasiyet | ±0,15 m (Mes.) / ±0,5 km/sa (Hız) | Yüksek hassasiyet | | Su ve Toz Geçirmezlik | IP68 | | | Voltaj | 12–18 V DC | | | Güç | 3 W | Düşük güç tüketimi | | Boyut | 42 × 42 × 18,5 mm | Ultra kompakt | | Güncellemeler | OTA desteği | Kablosuz güncelleme | ***

4. Entegrasyon Seçenekleri CHIGEE, aynı radar algoritmaları ve yetenekleriyle farklı motosiklet stillerine uygun iki çözüm sunar. #### A Seçeneği: Standart Radar Modülü * Tip: Bağımsız kompakt modül. * Uygulama: Tüm motosikletler için üniversal uyum. * Özellik: Bir Aktif Arka Uyarı Işığı ve 2 sürücü uyarı ışığı içerir.

B Seçeneği: Radar Dikiz Aynası (Opsiyonel) * Tip: Radar uyarı ışıkları ayna camının içine entegre edilmiştir, harici yapışkanlı uyarı ışıklarına gerek yoktur. * Malzemeler: Dövme/CNC ile işlenmiş yüksek mukavemetli metal taban, sert eloksal kaplamalı (korozyon/UV/solmaya karşı dirençli). * Cam: Daha geniş görüş alanı için parlama önleyici kavisli ayna; Parmak izi önleyici kaplama. * Tasarım: Arazi/dar alanlar için katlanabilir yapı. * Modeller: Yuvarlak (Adventure/Scrambler) veya Düzensiz (Rally/Touring/Street) şekiller mevcuttur. * Not: Bu opsiyonda yapışkanlı uyarı ışıkları bulunmaz; uyarılar doğrudan ayna çevresinde görünür.

5. Ön Değerlendirme Rehberi Bu sistemi değerlendirirken veya önerirken lütfen aşağıdakileri göz önünde bulundurun: 1. Kurulum Konumu: * Radar arkaya monte edilmelidir. Görüş Alanının (Yatay ±55°) çantalar, egzoz boruları veya arka çantalar tarafından engellenmediğinden emin olun. 2. Güç Kaynağı: * 11–16 V DC gerektirir. Güç tüketimi düşüktür (≤3 W); ancak pilin tükenmemesi için ACC (güç açık) kaynağa bağlanması önerilir. 3. Ekran Uyumluluğu: * CHIGEE ekran sistemi ile kablosuz bağlantı için tasarlanmıştır. Ekran olmasa bile radarın uyarı ışıkları (veya ayna ışıkları) aracılığıyla kullanımı mümkündür, ancak bu durumda ekranda "Görselleştirilmiş Radar" özelliği kullanılamaz. 4. Seçim Önerisi: * Uygun maliyetli / Orijinal aynaları değiştirmeden kullanım: Standart Modülü seçin. * Entegre görünüm / ADV sürüş: Daha temiz ve daha dayanıklı bir kurulum için Radar Dikiz Aynasını seçin. [Radar9.avif]
